結構前に手に入れたバモスメーターの回転計が不動でしたので再度チャレンジしてみました。

※※アクティ99年式SDX（型式100）に年式不明の5MTのバモスメーターの場合です。自己責任で施工してください。※※

※※燃料計は狂います。大体メーター読み４分の３あたりで０になるので注意が必要です※※

回転信号の取り出しはガンベ研究員報告の軽トラにタコメーター付けたれや！（爆）を参照させていただきました。

メーターをはずした状態で、回転信号を取る配線をあらかじめメーター側から送りこむと工程が楽です。

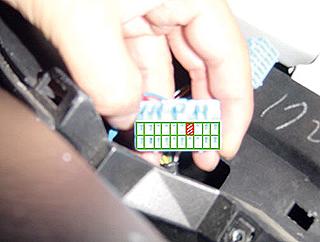

ECUから回転信号を取り出したら、メーターに接続されているカプラのうち大きい方（20P）の・・・・

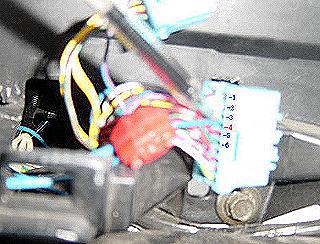

この部分。反対側から見ると・・・・

見えにくいですが、ペンで示している左から4番目の青い配線です。

そこに回転信号を接続した配線を電取りクリップで接続します。

完成〜〜運転が1.5倍くらい楽しくなりますよ〜

燃料計が狂ってしまいますが、それ以外のランプや計器は正常に動きます。

すーちゃーぱーじゃー研究員補足

アクティ乗りの方でこれからバモスメーターに交換しようと考えている方にアドバイスをしたいと思います。

１．メーターは前期モデルを使用して下さい。

２．１００型〜１３０型（３００型含む）でメーター交換ならば水温計は誤作動はしません（誤作動するのは燃料計のみ）
１４０型（５００型含む）からは水温センサーの電気回路が別物になっていますので水温計が誤作動します（燃料計も誤作動します）後の対策はサービスマニュアルとにらめっこしなら考えてみて下さい。

３．ハーネス関係は変更ないみたいなのでそのまま合います。ただし回転信号の配線は来ていませんのでコンピューターあたりから配線を取って下さい。
